Общие технические условия по ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи. Жалюзи выпускаются с ручной регулировкой или пневмоприводом поворота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла поворота лопастей, и упрощению в следствии этого обслуживания колес вентиляторов.
Вид климатического исполнения аппаратов У1 иУХЛ1 по ГОСТ 15150-69.
Аппараты предназначены для установки в районах с сейсмичностью 7 и 9 баллов (СНиП 11-7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85).

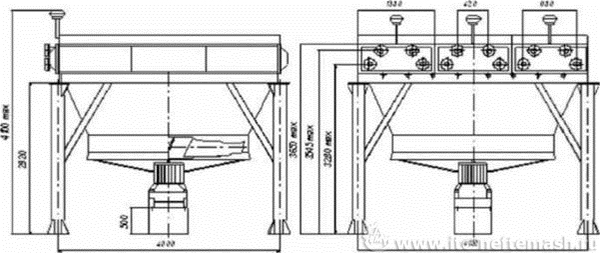

Присоединительные и габаритные размеры в соответствии с ТУ 3681-003-00220302-96
Технические характеристики
Площадь поверхности теплообмена: | м2 | |
при длине тепло обменных труб в секции 8 м | 1770 - 6400 | |
при длине тепло о Пленных труб в секции 4м | 875 - 3200 | |
Давление условное | МПа | 0,6; 1,6: 2,5: 4,0; 6,3 |
Количество секций в аппарате | шт. | 3 |
Диаметр колеса вентилятора | м. | 2,8 |
Мощность тихоходного электродвигателя | кВт | 22; 30; 37 |
Количество колес вентиляторов в аппарате: | шт. | |
при длине теплообменных труб в секции 8 м | 2 | |
при длине теплообменных труб в секции 4 м | 1 | |
Скорость вращения колеса вентилятора | об/мин | 426 |
Коэффициент оребрения труб (условный) | 9; 14,6; 20 | |
Число рядов труб в секции | 4; 6; 8 | |
Число ходов по трубам в секции: | ||
при числе рядов труб 4 | 1; 2; 2а; 4; 4а | |
при числе рядов труб 6 | 1; 2; 2а; 4; 4а; 6 | |
при числе рядов труб 8 | 1; 2; 2а; 4; 4а; 6; 8 | |
Длина труб в секции | м. | 4; 8 |
Материальное исполнение секции | Б1;Б2;Б2.1;БЗ;Б3.1;Б4;Б5 | |
Тип трубных секций | с разъемными крышками |
Примечание: Материал внутренней трубы в зависимости от материального исполнения Б1 -сталь 20; Б2.1 - 15Х5М илиХ8; БЗ - 12Х18Н10Т, 08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т; Б5 -ЛАМШ77-2-0,05.
Пример условного обозначения: АВГ-9-Ж-1,6-Б1-В1Т/4-1-4 УХЛ1. Аппарат горизонтального типа с коэффициентом оребрения теплообменных труб 9, с жалюзи, условным давлением 1,6 МПа,материальным исполнением секции Б1, мощностью электродвигателя 22кВт,с числомрядов труб 4, с числом ходов 1, с длинойтруб 4м, климатическим исполнением в соответствии с ГОСТ 15150 - УХЛ1.
