Общие характеристики по ГОСТ Р 51364-99
Аппараты предназначены для охлаждения вязких (с вязкостью на выходе до2x10¯м2/с) продуктов; нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.Аппарат состоит из трех горизонтально расположенных трубных секций, составленных из оребренных биметаллических труб. Конструктивной особенностью аппарата является пониженный коэффициент оребрения ф=7,8 при диаметре несущей трубы 38 мм. Секции монтируются на металлической конструкции. Привод колеса вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство, охлаждая продукт. По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем воздуха, жалюзи. Жалюзи выполняются с ручной регулировкой или с пневмоприводом поворота заслонок. Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзи верхних, переточных и боковых.
Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла установки лопастей, и упрощению в следствии этого обслуживания колес вентиляторов.

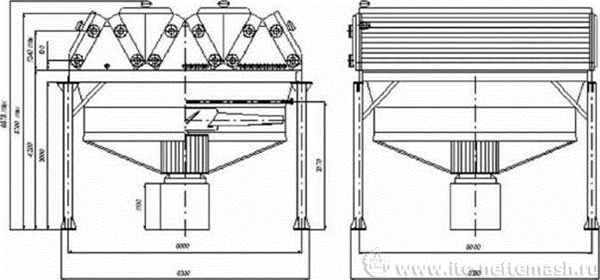

Вид климатического исполнения аппаратов У1 и УХЛ1 по ГОСТ15150-69. Аппарат предназначен для установки в районах с сейсмичностью 7 и 9баллов (СниП 11 -7-81) и скоростным напором ветра по IV и V географическому району (СНиП 2.01.07-85). Присоединительные и габаритные размеры в соответствии с ТУ 3612-008-0021 8880-2004
Техническая характеристика
| Площадь поверхности теплообмена: | м2 | ||
| при длине теплообменных труб в секции | 4 м | 890- 1760 | |
| при длине теплообменных труб в секции | 8 м | 1805-5-3590 | |
| Давление условное | МПа | 0.6: 1.6: 2.5: 4.0: 6.3 | |
| Количество секций в аппарате | шт | 3 | |
| Диаметр колеса вентилятора | м | 2.8 | |
| Мощность тихоходного электродвигателя | кВт | 22: 30: 57 | |
| Количество колес вентиляторов в аппарате: | шт | ||
| при длине теплообменных труб в секции | 8 м | 2 | |
| при длине теплообменных труб в секции | 4м | 1 | |
| Скорость вращения колеса вентилятора | об/мин | 426 | |
| Коэффициент оребрения труб (условный) | 7.8 | ||
| Число рядов труб в секциях | 4: 6: 8 | ||
| Число ходов по трубам: | |||
| при числе рядов труб в секции 4 | 1:2:4 | ||
| при числе рядов труб в секции 6 | 1:2: 3: 6 | ||
| при числе рядов труб в секции 8 | 1:2:4:8 | ||
| Длина труб в секции | м | 4:8 | |
| Материальное исполнение секции | Б1: Б2.1 | ||
| Тип трубных секций | с разъемными крышками |
Примечание: Материал внутренней трубы в зависимости от материального исполнения Б1 -сталь 20; Б2.1 -15Х5М или Х8
Пример условного обозначения: 1АВГ-В-Ж-0,6-Б1-В2Т/4-2-4 УХЛ1. Аппарат воздушного охлаждения вязких продуктов с жалюзи, условным давлением 0,6МПа, материальным исполнением секции Б1,мощностью электродвигателя 30кВт, с числом рядов труб в секции 4, с числом ходов по трубам 2, длиной труб 4м, климатическим исполнением в соответствии с ГОСТ 15150 - УХЛ1.
