Общие характеристики по ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппарат состоит из шести трубных секций, составленных из биметаллических оребренных труб. Секции расположены в форме зигзага под острым углом друг к другу и к горизонтальной опорной площадке. Секции монтируются на металлической конструкции. На отдельной раме размещается привод с колесом вентилятора. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт.
По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем воздуха, жалюзи.
Жалюзи выполняются с ручной регулировкой или с пневмоприводом поворота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жалюзей верхних, переточных и боковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого в трубных секциях воздуха для предотвращения переохлаждения продукта в зимнее время.
Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели - преобразователями частоты вращения. Использование преобразователей приводит к снижению электропотребления и упрощению конструкции колес вентиляторов за счет исключения установки пневмопривода для автоматического регулирования угла поворота лопастей, и упрощению в следствии этого обслуживания колес вентиляторов.

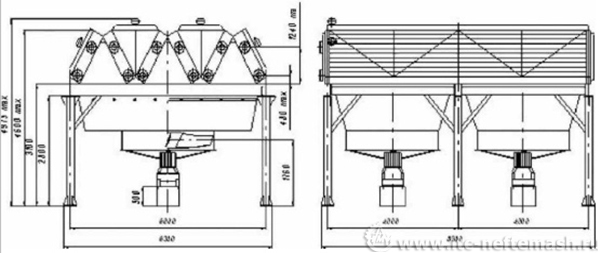

Присоединительные и габаритные размеры в соответствии с ТУ26-02-1157-95 для 2АВЗ-Д и ТУ3681-001-0220302-96 для АВЗ-Д
Технические характеристики
Площадь поверхности теплообмена: | м2 | 3000-12000 |
Давление условное | МПа | 0.6; 1.6; 2.5; 4.0; 6.3 |
Количество секций в аппарате | шт | 6 |
Диаметр колеса вентилятора | м | 2.8 |
Мощность тихоходного электродвигателя | кВт | 22: 30: 37 |
Количество колес вентиляторов в аппарате: | шт | 2 |
Скорость вращения колеса вентилятора | об/мин | 426 |
Коэффициент оребрения труо (условный) | 9; 14.6; 20 | |
Число рядов труб в секциях | 4: 6: 8 | |
Число ходов по трубам в секциях | 4: 6: 8 | |
Число ходов по трубам: | 1; 2; 2a; 4; 4a; 8 | |
Длина труб в секции | м | 8 |
Материальное исполнение секции | Б1; Б2.1; Б3; Б3.1; Б4; Б5; | |
Тип трубных секций | с разъемными крышками |
Примечание: Материал внутренней трубы в зависимости от материального исполнения Б1 - сталь 20; Б2.1 - 15Х5М или Х8; БЗ-12Х18Н10Т,08Х18Н10Т, 08Х22Н6Т;Б4 - сталь 10Х17Н13М2Т; Б5-ЛАМШ77-2-0,05.
Пример условного обозначения: 2АВЗ-Д-20-Ж-0,6-Б1-В1Т/4-2-8УХЛ1. Аппарат с коэффициентом оребрения теплообменных труб 20, с жалюзи, условным давлением 0,6МПа, материальным исполнением секции Б1, мощностью электродвигателя 22кВт, с числом рядов труб в секции 4, с числом ходов по трубам 2, длиной оребренных труб 8м, климатическим исполнением в соответствии с ГОСТ 15150 - УХЛ1.
