Общие характеристики по ГОСТ Р 51364-99
Аппараты предназначены для охлаждения и конденсациигазообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности.
Аппарат состоит из шести трубных секций, составленныхиз оребренных биметаллических труб. Отличительная особенность аппарата-расположение трубных секций в форме зигзага под острым углом друг к другу и кгоризонтальной опорной площадке. Секции монтируются на металлическойконструкции. На отдельной раме размещается привод с колесом вентилятора.Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух черезмежтрубное пространство секции, охлаждая продукт.
По требованию заказчикааппарат дополнительно может быть укомплектован увлажнителем, подогревателемвоздуха, жалюзи. Жалюзи выполняются с ручной регулировкой или пневмоприводомповорота заслонок.
Возможно исполнение аппаратов с системой рециркуляции, состоящей из панелей, жа-люзей верхних, переточных ибоковых. Устройство рециркуляции обеспечивает рециркуляцию нагретого втрубных секциях воздуха для предотвращения переохлаждения продукта в зимнеевремя.
Аппараты могут быть укомплектованы колесами вентиляторовиз композитных материалов, а электродвигатели - преобразователями частотывращения. Использование преобразователей приводит к снижению электропотребления.
Аппарат предназначен дляустановки в районах с сейсмичностью 7 и 9 баллов (СниП 11 -7-81) и скоростнымнапором ветра по IV и V географическому району (СНиП 2.01.07-85).
Аппараты комплектуютсяэлектродвигателями мощностью 37,55 и 75 кВт.
По особому заказу возможна комплектация аппаратовэлектродвигателями мощностью 90кВт.

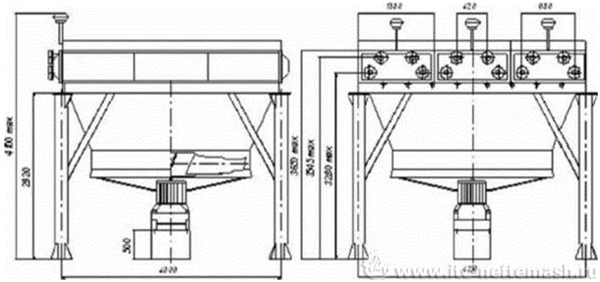

Присоединительные и габаритныеразмеры аппаратов в соответствии с ТУ26-02-1043-87 1АВЗ, и ТУ3681-002-00220302-96 для АВЗ.
Техническая характеристика
| Площадь поверхности теплообмена | м2 | 2650-9250 |
| давление условное | МПа | 0,6; 1,6; 2,5; 4,0: 6,3 |
| Количество секций в аппарате | шт | 6 |
| Диаметр колеса вентилятора | М | 5,0 |
| Мощность тихоходного электродвигателя | кВт | 37; 55; 75 |
| Количество колес вентиляторов в аппарате | шт | 1 |
| Скорость вращения колеса вентилятора | об/мин | 250 |
| Коэффициент оребрения труб (условный) | 9; 14,6; 20 | |
| Число рядов труб в секции | 4: 6: S | |
| Число ходов по трубам в секции | 1:2:2а: 4: 4а: 8 | |
| Длина труб в секции | м | 6 |
| Матеоиальное исполнение секиии | Б1:Б2.1:БЗ; Б4:Б5 | |
| Тип трубных секций | с разъемными крыжками |
Примечание: Материал внутренней трубы в зависимости отматериального исполнения Б1 -сталь 20; Б2.1 - 15Х5Мили Х8; БЗ- 12Х18Н10Т,08Х18Н10Т, 08Х22Н6Т; Б4- сталь 10Х17Н13М2Т; Б5-ЛАМШ77-2-0,05
Пример условного обозначения: АВЗ-20-Ж-0,6-Б1-Т1/4-2-6УХЛ1. Аппарат с коэффициентоморебрения теплообменных труб 20, с жалюзи, условным давлением 0,6 МПа,материальным исполнением секции Б1, мощностью электродвигателя 37кВт, с числомрядов труб в секции 4, числом ходов по трубам в секции 2, длиной труборебренных 6м, климатическим исполнением в соответствии с ГОСТ 15150 - УХЛ1.
