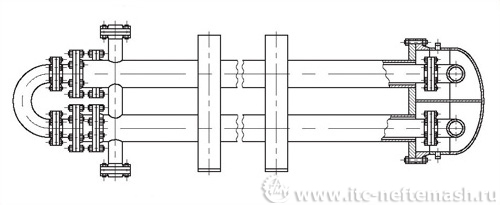

Теплообменники типа "труба в трубе" разборные: однопоточные. Многопоточные и компоновки из них ГОСТ Р 52630-2006

Предназначены для теплообмена между технологическими средами с температурой от минус 30 °С до плюс 400 °С в химической, нефтехимической, нефтеперерабатывающей, газовой и других отраслях промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

многопоточные теплообменники

однопоточные теплообменники

диаметр труб, мм
-по трубному пространству
-по кольцевому пространству

  25-57
57-108

  25-159
57-219

длина теплообменных труб, м 3,0; 4,5; 6,0; 9,0 3,0; 4,5; 6,0; 9,0
температура среды, °С
- по трубному пространству
- по кольцевому пространству

  от минус 30 до плюс 400
от минус 30 до плюс 400

  от минус 30 до плюс 400
от минус 30 до плюс 400

сочетание условных давлений внутри
и снаружи теплообменных труб РВ/РН, МПа
1,6/1,6; 1,6/4,0; 4,0/1,6; 4,0/4,0; 6,3/6,3; 10/10; 16/16 6,3/1,6; 6,3/4,0; 10,0/1,6; 10,0/4,0; 10,0/6,3; 16,0/10,0
поверхность теплообмена, м2 3,9-93 0,11-18
материальное исполнение труб Ст.20; 09Г2С; 12Х18Н10Т; 10Х17Н13М2Т
