Заглушки поворотные фланцевые

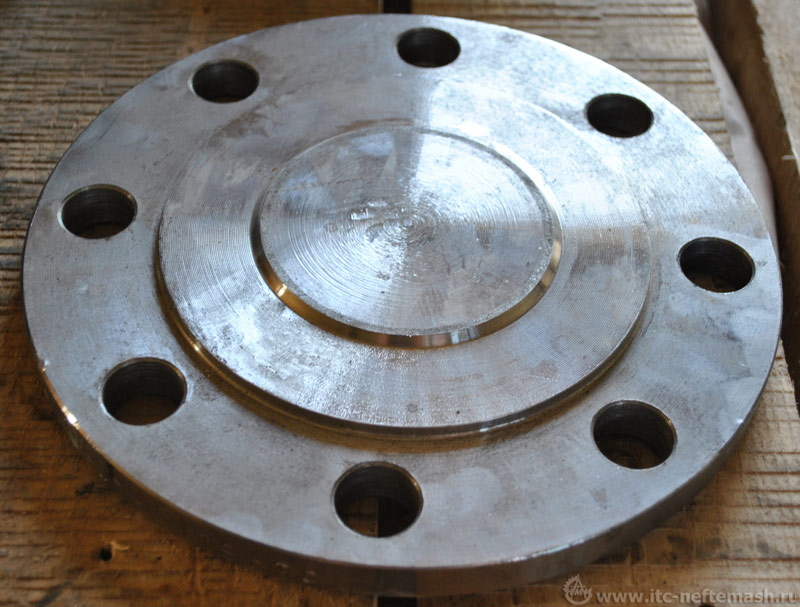

Заглушки фланцевые - детали трубопроводов, устанавливаются на концах магистральных трубопроводов тогда, когда нужно заглушить кокое-либо ответвление от него. Главное отличие от фланцев в том, что у них нет центрального отверстия.
Заглушки фланцевые (глухой фланец) полностью совпадают с размерами флацев, т. к. крепятся непосредственно к ним.
Фланцевые заглушки нашли применение в различных отраслях промышленности: газовой, нефтяной, химической и на водопроводных системах. Фланцевые заглушки изготовляются согласно ГОСТу и примененяются в различных климатических условиях, от -70 до +650 градусов Цельсия.

Изготовление заглушек по следующим стандартам:

ОСТ 26-11-07-85 - Заглушки фланцевые стальные. Конструкция, размеры и технические требования.

ОСТ 34-10-428-90 - Заглушки с соединительным выступом фланцевые. Конструкция и размеры.

АТК 24.200.02-90 - Заглушки фланцевые стальные. Конструкция, размеры и технические требования.

Заглушки фланцевые стальные изготавливаются из следующих марок сталей: 20, 09Г2С, 15ХМ, 15Х5М, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и т.д.



ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ

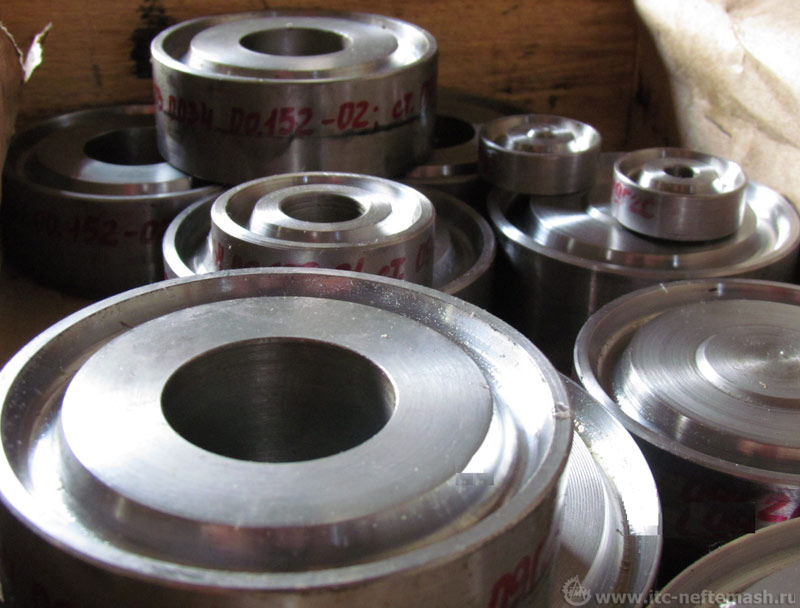

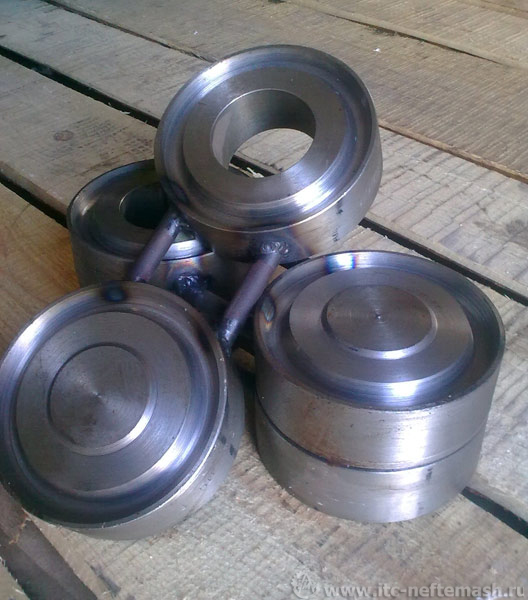

Обтюратор фланцевого соединения (тип 8, обтюратор, реверсивная заглушка, очковая заглушка, заглушка фланцевая поворотная) - деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом Поворотные заглушки представляют собой пластину с одним сплошным концом (диск) и одним открытым (кольцо), соединенные перемычкой или поперечиной.

Присоединительные размеры заглушек поворотных, соответствуют присоединительным размерам фланцев, между которыми они ставятся, остальные размеры по Т-ММ-25-01, АТК 26-18-5-93, или ASME B16.48

Заглушки поворотные имеют ряд преимуществ перед традиционными задвижками:

  • применение заглушек поворотных гарантирует полное перекрытие трубопровода;
  • заглушки поворотные (обтюраторы) более долговечны в эксплуатации, так как не имеют движущихся деталей;
  • заглушки поворотные более просты в изготовлении;
  • себестоимость (и, следовательно, цена) изготовления обтюраторов значительно ниже, чем задвижек;
  • по массе заглушки поворотные значительно легче задвижек для трубопроводов с аналогичными Dу и Pу.

Завод ООО ИТЦ "Нефтемаш-инжиниринг" изготавливает поворотные заглушки по следующим стандартам:

1. Т-ММ-25-01-06

  • типоразмер: Ду10-600 Ру6-100.
  • марки стали: 20, 09Г2С, 12Х18Н10Т, 15Х5М, 20ЮЧ и др.

2. АТК 26-18-5-93

  • типоразмер: Ду15-700 Ру16-160.
  • марки стали: 20, 09Г2С, 12Х18Н10Т, 15Х5М, 20ЮЧ и др.

3.  Заглушки поворотные EN (Brillensteckscheiben, BS, Spectacle Line-Blinds)  - EN 1092-1

4.   Заглушки поворотные ASME/ANSI (Spectacle Blinds) - ANSI B16.5, ANSI B16.47.

5. Т-ММ-25-2000

  • Условный диаметр, Ду, ммУ 10 - 1200

  • Условное давление, Ру, кгс/см 6-160

А также изготавливаем заглушки по чертежам Заказчика .
